葆蓝超低氮铜管锅炉2100/2800kW

葆蓝全预混超低氮纯铜燃气锅炉优势 BL2100/BL2800 单体4吨


超低排放
氮氧化物小于7毫克/立方米
极致小型化
2800kW千瓦,占地1.65㎡

大幅节能
热效率96%~108%,综合节能达到40%
超高寿命
纯铜翅片无焊接换热本体,抗氧化,抗水垢,设计寿命50年
抵抗衰减
独特的自脱灰燃烧器,含稀土元素,长寿命,效率排放不衰减
云智能

全自动无人值守、远传S485接口及Modbus通讯、在线监控、远程操控及预警,手机APP掌控,厂家主动售后服务
无限并联
多台群控+烟气回流阻止技术,共用烟道不腐蚀
更安全

密闭燃烧、无明火、防气流干扰。完善的双重燃气压力预警、过滤堵塞预警、本体堵塞预警、烧头堵塞预警、烟道堵塞报警、水流预警、火焰监控、双重超温监控、逻辑预警等多项安全保障,智能故障自诊断系统

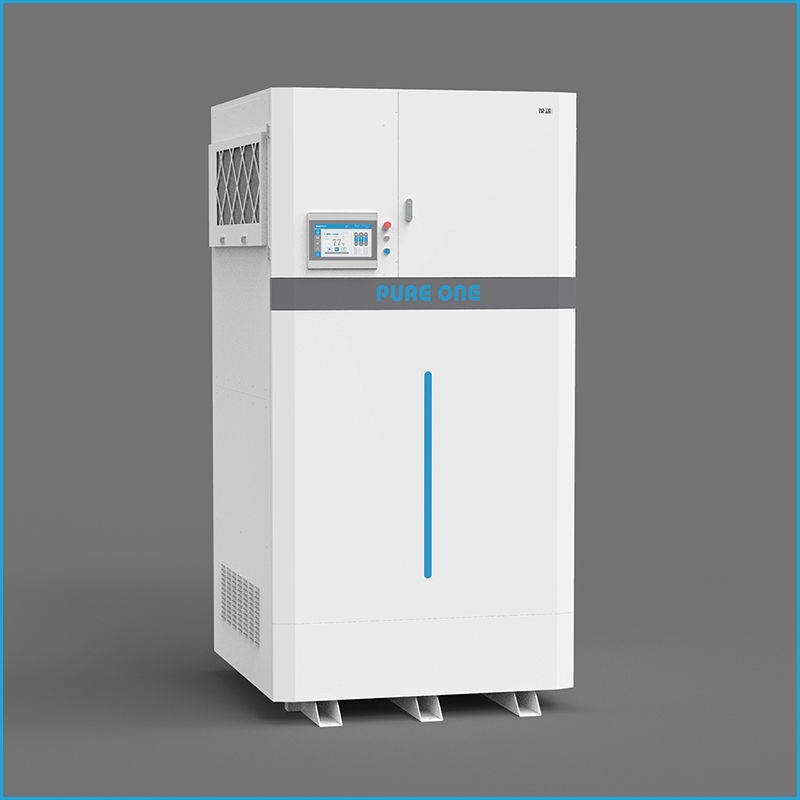

葆蓝4吨低氮锅炉

葆蓝低氮铜管锅炉技术详解


全预混变频燃烧,高效节能、快速放热

全预混技术--把空气及天然气均匀混合,快速完全燃烧

全预混技术是燃烧之前,将燃料与空气通过文丘里及零压阀以精确的比例吸入混合,经过风机再次搅拌并整流。就像一根木头与一堆蓬松的锯末,锯末比木头燃烧的更快更充分。从而使燃烧速度不再受限于气体扩散速度等物理条件燃烧速度更快,效率更高。

变频技术--跟踪负载自动实时调整输出负荷

        直流变频风机配合混气系统,根据负载的不同,自动跟踪负载来调整进入燃烧室的混合气量,使燃烧任何时候都保持最佳状态。

葆蓝铜翅片管锅炉原理图

表面燃烧,低氮排放,自动脱尘、精准加热

3D织物烧头、面式火焰

  • 含有稀土元素的特殊金属纤维制造燃烧头,是耐高温可达1300℃的长寿材料。采用辐射传热方式,可以增大热交换的效率。
  • 预混火焰面式燃烧,火焰近距离贴服纯铜翅片管精准加热。因此,设计燃烧室时可以利用这一优势,减小燃烧室尺寸。
  • 金属纤维燃烧器采用辐射传热方式,可以增大热交换的效率。
燃烧时火焰在燃烧器的表面是蓝色极短火苗组成的火面,此种燃烧状态称作为面式燃烧,这也是天然气最佳的燃烧状态。此燃烧方式,燃气充分燃烧,发热均匀,无局部高温,避免氮氧化物和一氧化碳的生成,烟气排放量远低于国家标准,其氮氧化物排放更是低至7mg/Nm³。

燃烧头自动脱尘

适用于立式顶置燃烧器(专利技术)。烧头朝下,端部有火焰喷出,同时可将未过滤掉的细微灰尘排出,通过冷凝室的冷凝水排出本体。
保持功率不衰减及空燃比例的精准,保证持续低排放,高效率。

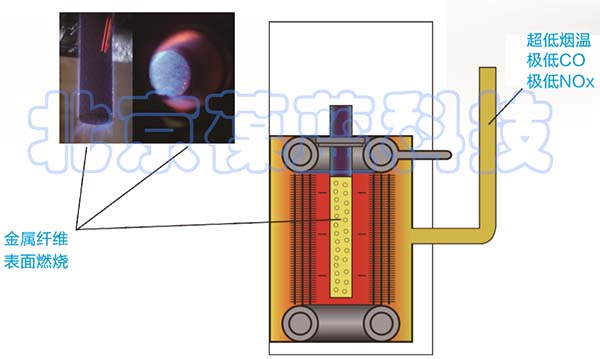

葆蓝铜管锅炉燃烧原理

高寿命纯铜翅片管本体  高速换热

葆蓝纯铜换热器,采用TP2级高翅片纯铜管作为 换热材料

●铜翼翅片管技术是在铜管的外表每英寸轧制 7片12毫米高的翅片,从而大幅增加换热器的换 热面积。
●换热器采用湍流技术。铜管内部工艺螺旋 纹,使内部热媒水高速湍流,不结垢,行程长。
●四回程换热器(专利技术),由铸件均匀布 置水流(专利技术),铜管与水布流器采用硬密 封无焊接结构,超长设计寿命50年。
●整体换热由304不锈钢内胆封装,无焊接结 构。燃烧室与冷凝室分离,冷凝水由空气布流片 隔离并从冷凝室导流至炉外,防止进入燃烧室内 部造成铜质氧化。
        锅炉的热效率取决于换热及冷凝,铜的换热 效率是铝换热的两倍,是不锈钢换热的20多倍。 葆蓝锅炉换热器及换热器封装,具有高效换热、 维护简单、全水包围、无焊接硬密封、无隔热材 料等优点。配合独有的水布流器、空气布流技 术、冷凝水疏导技术。寿命可达50年.

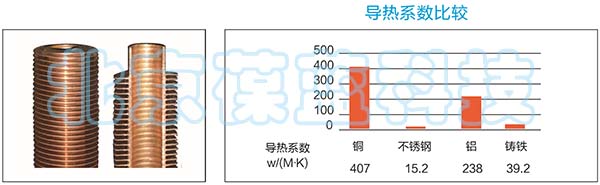

葆蓝铜管锅炉内部材料

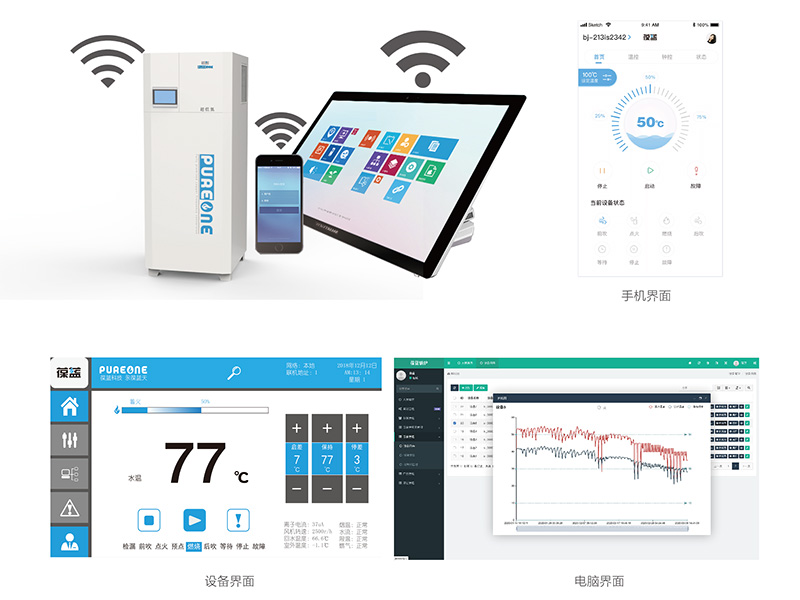

葆蓝云智能

葆蓝云远程物联方案,是通过移动4G及WIFI传输,互联网云端服务器存储传递,可以实现用户及厂家对锅炉设备数据的采集,远程监控锅炉的实时运行状态。
用户:
可远程手机APP操控、电脑操控。
厂家及售后服务部:
故障报警,故障及安全预警,远程复位故障,远程微调修复,数据统计分析。


BL2100/2800型技术参数

项目     型号
单位
BL2100 BL2800
额定输出热负荷 kW 1950/2100 2550/2800
Kcal×104 150/180 220/240
运行压力 Mpa 1.1/≤0.098 1.1/≤0.098
热效率 % 96~108 96~108
氮氧化物排放 mg/Nm³ 7 7
最高出水温度* 95
水容量 L 130 140
最大水流量 m³/h 120 160
最小水流量 m³/h 55 60
最大流量压力损失 Kpa 55 55
燃烧/换热方式   全预混、无级比例调节、金属表面燃烧、立式纯铜翅片管冷凝换热器、顶置燃烧器
适用燃料   天然气/液化气/空混气
供气压力 Kpa 2-15
耗气量 Nm³/h 195/210 255/290
电参数 电压 V 380/50HZ
峰值电功率 KW 7 8.2
外形尺寸 mm 1380 1380
mm 1200 1200
mm 2400 2400
重量 运输重量 KG 1500 1700
运行重量 KG 1630 1840
接口尺寸 供回水口 A DN125 DN125
燃气管 A DN65 DN65
烟囱外径 mm 433 433
冷凝水排放口 A DN20 DN20
*最高出水温度取决于当地海拔高度
*BL2100、BL2800有高、低功率两个版本。
